AMD全面进化：从插槽危机到未来战略，全面布局CPU、GPU与AI计算
一场由电压设置失误引发的AM5插槽烧毁事故，反而揭示了AMD在芯片组、APU和图形技术领域多线并进的宏大布局。
AMD近日针对AM5插槽烧毁问题做出官方回应，确认根本原因是部分主板厂商的BIOS设置未遵循AMD推荐值。这一事件始于今年早些时候，大量锐龙7 9800X3D故障报告出现。
实际上，这起事件反而让我们得以窥见AMD正在多个领域积极推进：从B650到B850芯片组的平稳过渡，到研发性能堪比RTX 5070 Ti的Medusa Halo APU，再到意外泄露的FSR 4源代码和未来的Radeon PTX显卡计划。
回应插槽烧毁，AMD明确责任归属

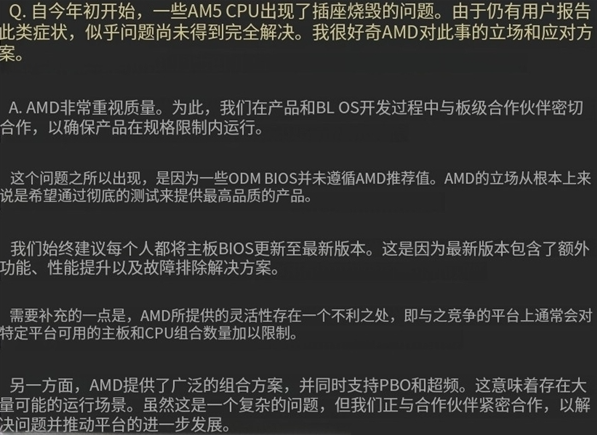

AMD方面解释，烧毁问题的核心原因是某些ODM的BIOS设计不符合AMD的推荐值。主板供应商通过修改UEFI中的电压、功率限制等调整变量，使CPU性能超出其默认规格。
AMD建议用户将主板BIOS更新至最新版本，以确保稳定性和兼容性。
芯片组过渡，B850取代B650
AMD已确认正在推动从B650到B850芯片组的过渡。B650主板现已进入库存消耗阶段，预计未来几个季度内逐渐从市场淡出。
B850芯片组相比B650提供了更先进的连接性和扩展功能。它提供改进的连接性和扩展的PCIe Gen 5支持，具有更快的存储速度、更灵活的扩展能力和先进的网络功能。
B850芯片组对NVMe存储的支持提供了强制性的PCIe 5.0×4通道，同时更多型号在主PCIe插槽上正式支持PCIe 5.0。整体有线与无线网络连接规格也有所提升。
Medusa Halo，APU的性能飞跃

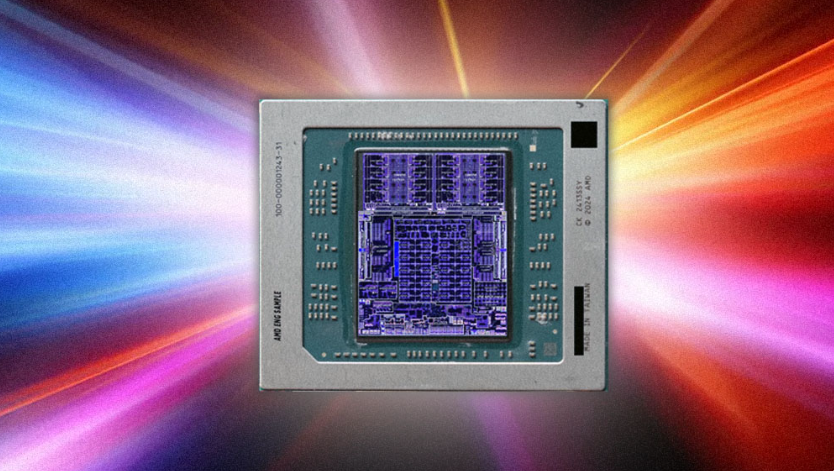

据Moore‘s Law Is Dead爆料，AMD下一代Medusa Halo APU将带来巨大性能提升。这款APU预计2027年发布，最高配置26个Zen 6核心与48个RDNA 5 GPU计算单元。
Medusa Halo的图形处理能力有望达到RTX 5070 Ti独显的水平，这意味着无需独显也能畅玩3A游戏。APU采用台积电N2P + N3P工艺，支持384-bit LPDDR6或256-bit LPDDR5X高带宽内存控制器。
AMD还准备了精简款Medusa Halo Mini，搭载4个Zen 6核心、8个Zen 5c核心以及2个Zen 6 LP核心，共14核心。GPU缩减为24个RDNA 5计算单元。
FSR 4泄露，开源引发热议
AMD意外泄露了FSR 4部分核心库文件，引发广泛关注。泄露内容显示FSR 4将支持AMD RX 7000系列显卡，并引入了资源占用更低的INT8计算库。

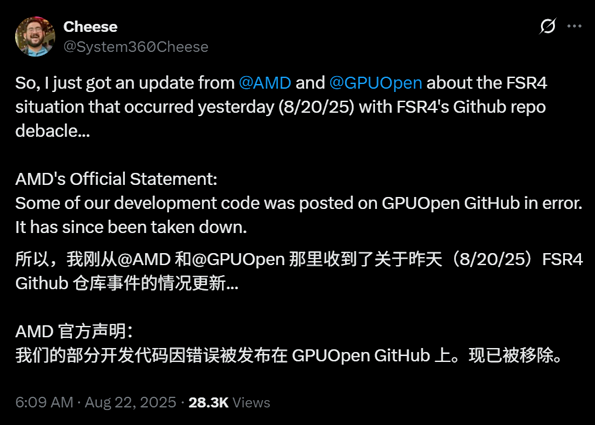

AMD迅速澄清称这是误操作，已经移除相关代码。官方表示FSR4库文件的开放是一个错误，并已经采取措施进行了修正。
尽管AMD试图收回泄露的代码，但由于这些代码遵循MIT协议，已经被部分网友分叉保存，理论上可以被合法使用。
Radeon PTX，挑战图形霸主

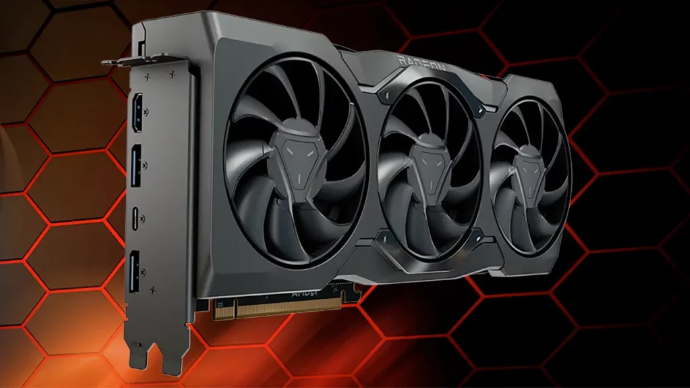

AMD可能将其RDNA 5 GPU重新品牌化为Radeon PTX，直接挑战NVIDIA的RTX霸主地位。“PT”代表 Path Tracing（路径追踪），这标志着AMD将重点放在未来视觉技术上。
RDNA 5架构预计将使用台积电N3节点，包括最多48个计算单元，支持PCIe Gen5与高速LPDDR6内存。
AMD预计在2027年发布Radeon PTX系列，与RDNA 5 GPU一同亮相。新命名将帮助定义这一代的重点：推动路径追踪渲染成为标准。
AMD的未来布局已经清晰可见：Medusa Halo APU不仅挑战了集成显卡的性能极限，其384位LPDDR6内存控制器提供的带宽足以让本地大型语言模型推理速度大幅提升。
B850芯片组过渡代表着AMD对未来扩展性的承诺，PCIe 5.0支持成为标准而非可选功能，这将推动存储和图形性能的新一轮飞跃。
即使是意外的FSR 4源码泄露，也揭示了AMD在机器学习超分辨率技术上的进步，INT8优化展示了其对老旧硬件兼容性的考量。
AMD这场多线作战的核心，是在CPU、GPU和AI加速三个战场上同时发力，打造一个高度统一的计算生态系统。
总结与品牌观点：
近期 AMD 在技术、平台策略及市场表现方面持续推动行业发展。无论是芯片性能、平台升级，亦或源代码泄露引发的开源讨论，均说明了芯片生态正逐步变得更加开放与高效。
在这样的趋势下，尔英科技着力发展以 MoDT（移动处理器桌面化）为核心的产品线，拥有以下优势：
适配 Intel 与未来可能开放的 AMD 平台，保持高度扩展能力；
稳定兼容 DDR4/DDR5、PCIe 4.0/5.0 多平台，支持各类 AI、创作、高频任务；
售价合理、技术可靠，为 DIY 与终端用户提供更具质价比的更多选择。
在这幅硬件生态格局下，尔英正准备成为用户值得信赖的国产电脑主板。
